线圈功耗 | 200mW, 400mW | |
额定电压 | 3/5/6/9/12/24VDC |
触点形式 | 1A, 1B, 1C | |
触点材料 | 银合金 AgSno2 | |
接触电阻 | ≤ 100mΩ (1A/6VDC) | |
触点负载 | A型/B型: 10A/125VAC 5A/277VAC; 5A/30VDC | |
C型: NO. 5A/277VAC NC. 3A/277VAC |
绝缘电阻 | 1000MΩ (500VDC) | |
介质强度 |
断开触点间 |
1kV,1min (1.5kV可选) |
线圈与触点间 |
4kV,1min | |
冲击电压(初始) |
8kV(1.2×50μs) | |
电气寿命 |
A型/B型: 1×10⁵次 (5A,277VAC,1s通1s断) C型: 1×10⁵次 (NO/NC: 5A/3A,277V, 2s通2s断) |
|
机械寿命 |
5×10⁶次 | |
使用温度范围 |
-40 ~ 85℃ | |
保护结构 |
防助焊剂型,可清洗型 |
|
安装方式 |
|
|

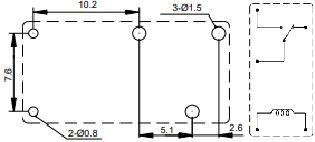

安装尺寸和接线图 |
|
|
安全认证 | cULus, TUV, CQC, VDE | |
重量约(g) | 7 |
